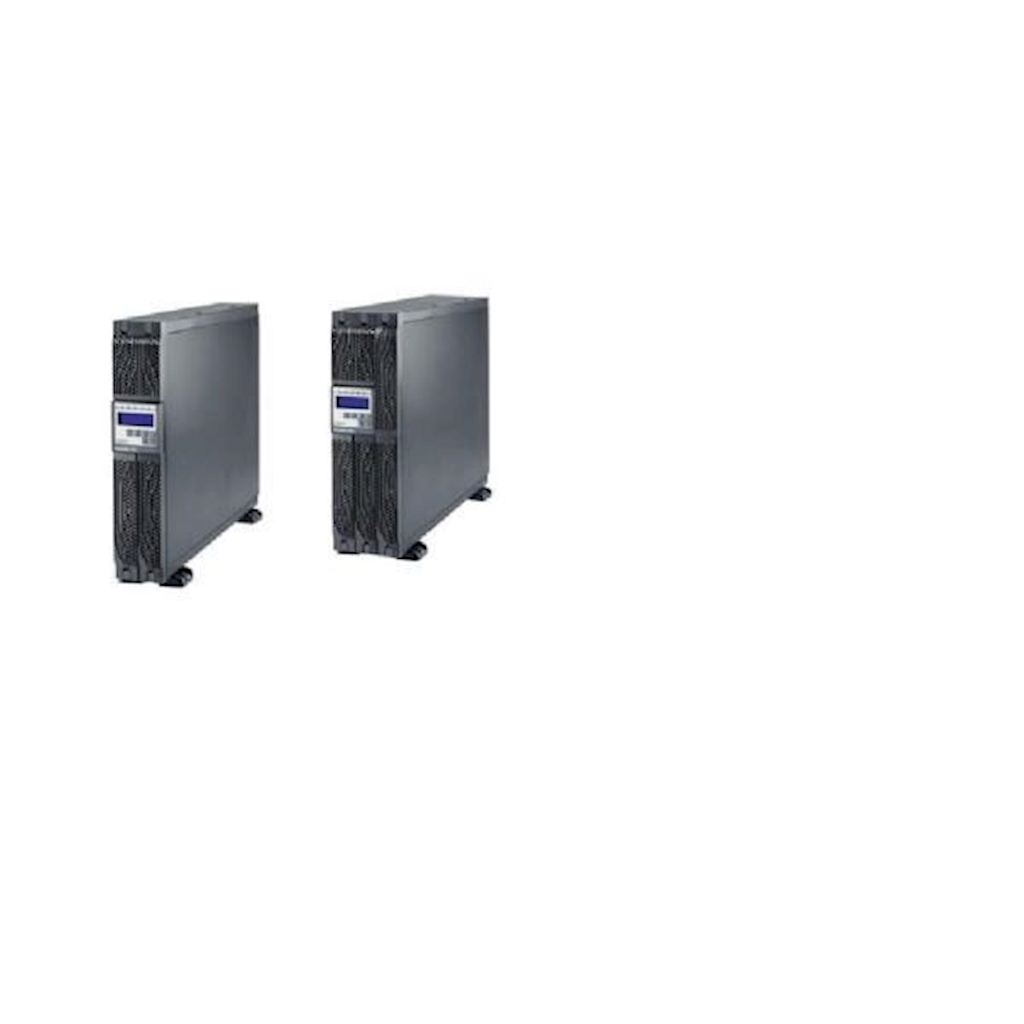

Gruppo di continuità LEGRAND DAKER DK 10000VA TRI/MONO RACK/TOWER 310178

Descrizione

L UPS Legrand modello Daker DK Plus 1000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 1.000 VA 900 W, equipaggiato con batterie d accumulatori di tipo ermetico regolate da valvola, contenute all interno dell UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un autonomia minima di 10 minuti all 80%
del carico. Elettronica e batterie sono contenute in sole due unità rack.

Questo UPS ha un architettura tale da essere installato sia in configurazione Tower che all interno di armadi Rack. Il raddrizzatore dell UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:

  correggere  automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all 20% del carico nominale
  alimentare l inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa.   assicurare una distorsione armonica totale della corrente d ingresso THDIin <3% senza l aggiunta di filtri o componenti supplementari.

Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:   Commutatore elettromeccanico   Logica di comando e
di controllo gestita da microprocessore  che provvede a:

  trasferire automaticamente il carico direttamente sulla rete primaria senza interruzione dell alimentazione, al verificarsi delle condizioni di sovraccarico, sovratemperatura, tensione continua fuori delle tolleranze ed anomalia inverter;

  ritrasferire automaticamente il carico da rete primaria a linea inverter, senza interruzione dell alimentazione, al ripristino delle condizioni normali del carico;   se la rete primaria e l inverter non sono sincronizzati il bypass dovrà essere disabilitato.

Un software di diagnostica e shutdown (UPS Communicator),  se opportunamente installato in un PC collegato all UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni  e impostazioni delle funzioni speciali e controllare lo shutdown dei sistemi operativi Windows
e Linux. Un software opzionale (UPS SuperviSor) consente lo shotdown gerarchico multiserver e la gestione dell UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).Daker
DK Plus 1000 è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo e display LCD, allarmi  e modalità di funzionamento come di seguito descritto:

  funzionamento normale

  frequenza d uscita non sincronizzata con l ingresso

  funzionamento a batteria

  funzionamento in bypass

  modulo di potenza guasto

  sovraccarico

anomalia generica

  errato collegamento neutro

  riserva di autonomia

  fine autonomia

Il Sistema Statico di Continuità Daker DK Plus 1000 possiede la marcatura CE in accordo con le Direttive 2014/35, 2104/30 ed è progettato e realizzato in conformità alle seguenti norme:   EN 62040-1 Prescrizioni generali e di sicurezza per UPS utilizzati in aree accessibili all operatore   EN 62040-2
Prescrizioni di compatibilità elettromagnetica (EMC)   EN 62040-3 Prescrizioni di prestazione e metodi di prova
